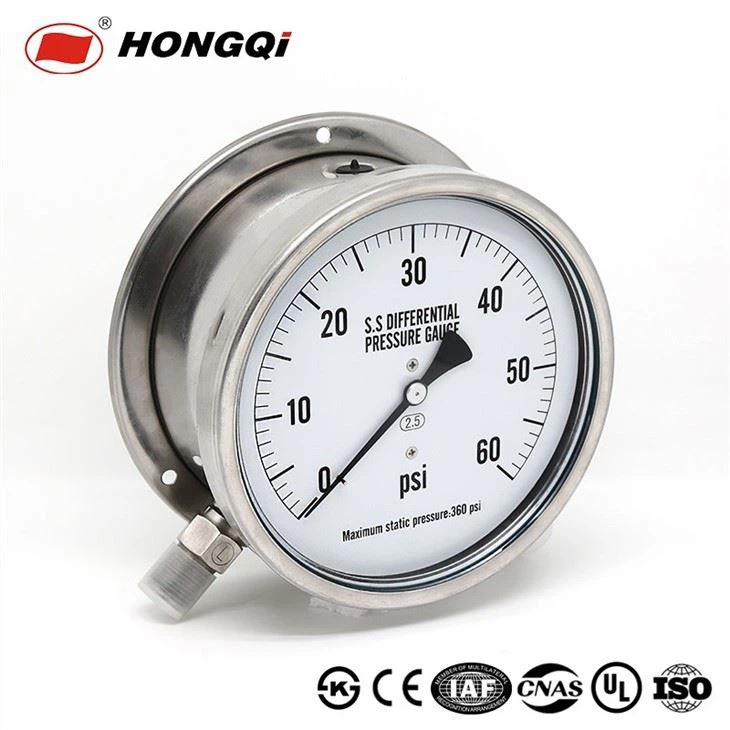

Specijalni tip metera za disencijalni pritisak

CYW-150B III serija od nehranjivog čelika, dionični tlak metar

Opis aplikacije
CYW-152B i CYW-153B di differential pressure meter (naziva metar skraćeno)kako slijedi pply za mjerenje različitih parametara tekuće ili plinske srednje parametara, a to su diencijalni pritisak i fluks u tehnološkom procesu hemijske industrije, industrije hemijskih vlakana, metalurgije, električne energije i nuklearne energije itd. Čitava struktura metra je usvojena od nehrabrećeg čelika među njima u njemu,mjerni sistem (dvostruke korugacione cijevi i spojni dijelovi), sistem za provođenje (uključujući zglob, mesnate, itd.) su napravljeni od posebnog tipa austenitičnog nehranjivog čelika koji imaju jaku otpornost na koroziju i ekološka jecanja. Struktura metra ima prednosti malog volumena, lagane težine, dobre stabilnosti, dugog korisnog života, originalnog izgleda, jake primjenjivosti zbog logičke deign i napredne tehnike. Spojni oblici zgloba imaju paralelni tip (mogu se direktno povezati sa trostrukom grupom ventila) i nagnutim tipom koji mogu da ispune razne zahtjeve.

Struktura
Struktura metra je usvojena dvostruke cijevi za korugaciju. odnosno dvije cijevi za korrugaciju su ugradne simetrični položaj u zagradi oblika I. Gornji dio i donji dio o zagradi su odnosno slobodni kraj i fiksni kraj. Između njih je proljetna kriška. Dvije cijevi za korrugaciju su paralelne, koje se povezuju sa visokim i niskim pritiskom na ljusci kroz meatus. Uređaj za prijenos zupčanika je instaliran na fiksnom kraju zagrade i spaja se sa slobodnim krajem kroz vučnu šipku. Metrička ploča je instalirana na uređaju za prijenos zupčanik direktno. Radni princip metra: za indukcijsku komponentu adaptiranu dvije iste korugatiorne cijevi, sila uzrokovana zubnim medijom će djelovati na slobodnom kraju i dvije strane opruge se neće savijati pod izodinamičnom akcijom. Dakle, zagrada će preusmjeriti prvobitni položaj, uređaj za prijenos zupčanika se neće pomaknuti, a prst će pokazivati na nulu. Kada se pritisne na različitu silu (generalno kraj visokog pritiska će biti veći od donjeg) sila na dvije cijevi za korrugaciju će biti različita. Cijevi će se pomaknuti i povesti gea prijenosni uređaj odašiljati i uvećati. Konačno, prst će ukazivati na vrijednost disencijala pritiska njih dvoje.

Glavni tehnički podaci
Mjerenje raspona di differentijalnog pritiska, općeg pritiska rada, precizne ocjene i dimenzije razvodnog vijčanog nita.

Sistem i slučaj za provođenje

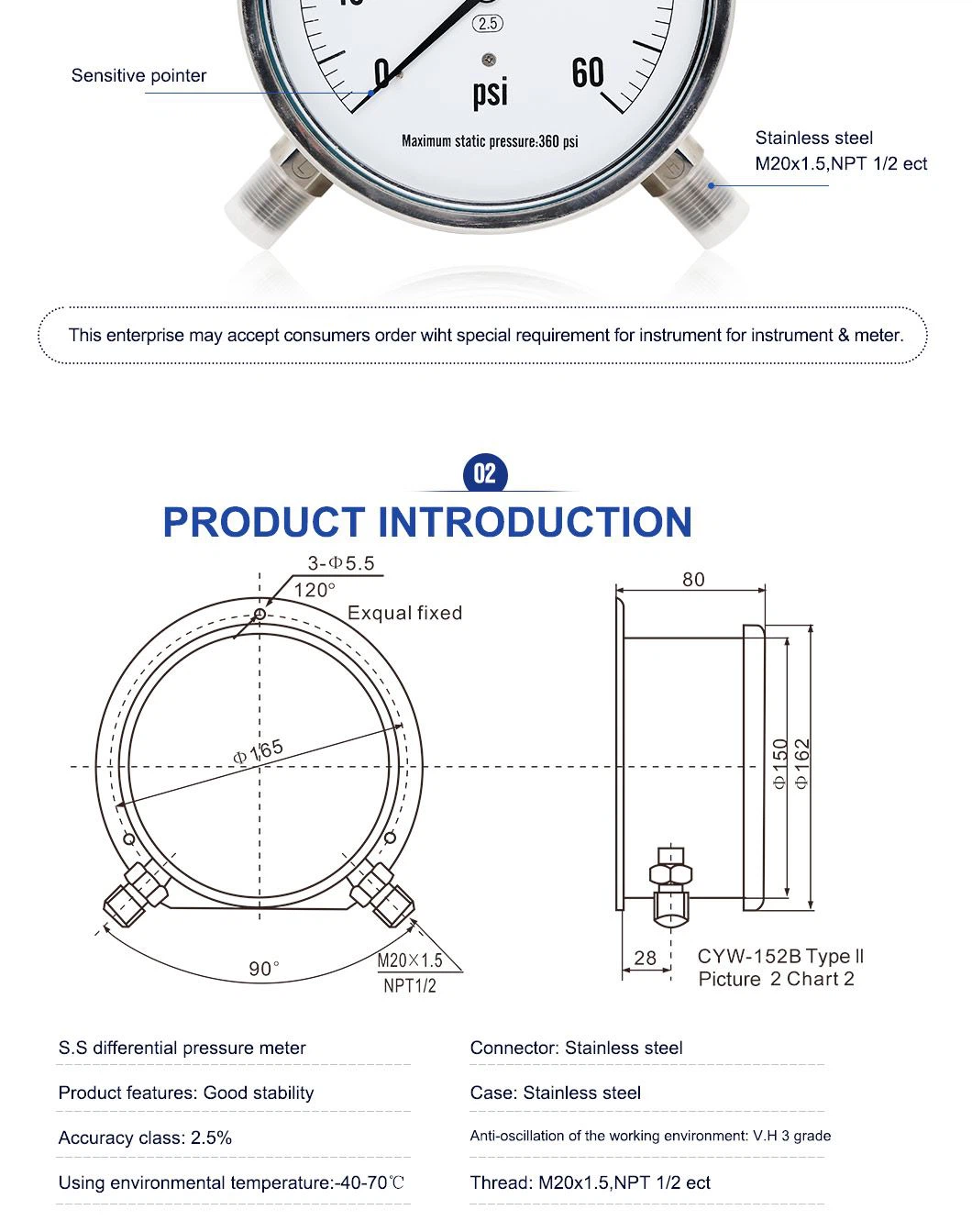

Dimenzija izgleda i instalacije: vidi grafikon 1, grafikon 2 i grafikon 3.
Korištenje temperature okoliša: -40-70ºC
Anti-oscilacija radni okoliš: V.H 3 razred
Težina: oko 1,5Kg
Zaštita od ingressa: lp54
Tehnički podaci mjerenja mjerila za preduzeće Q/YXBM831-1997 mjerač disencijala od nehranjivog čelika
